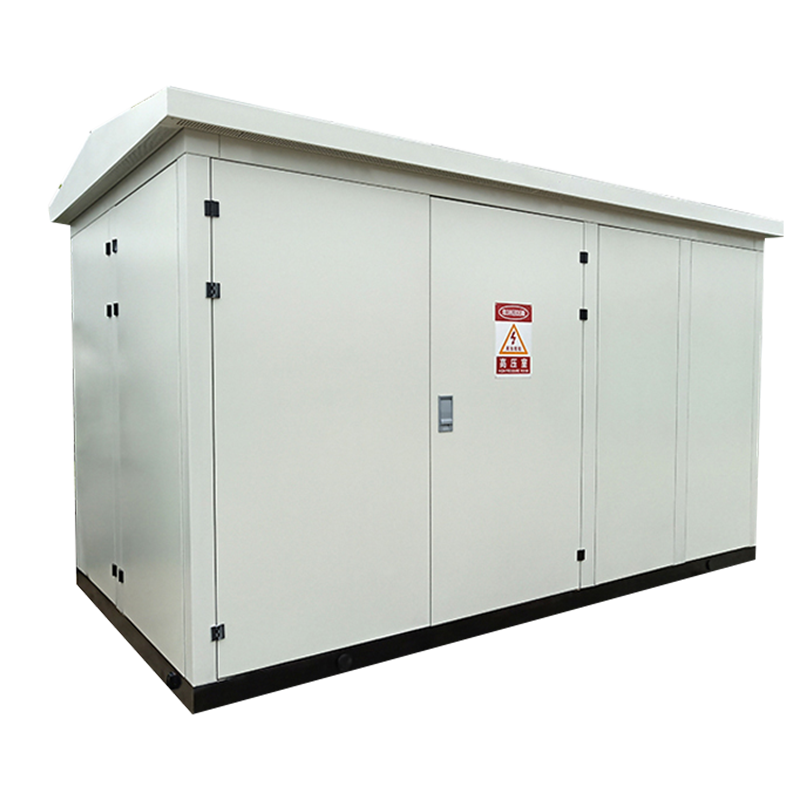

光伏箱变

【额定容量】：【额定电压】：35KV
【联结组别编号】：

产品价格￥

产品用途

光伏箱式变电站是集成了光伏发电交直流系统、逆变装置、低损耗变压器及其它控制系统的新型箱式变电站（所）。它使交直流控制系统、逆变装置、升压系统、控制系统等更有机的结合起来，达到配置形式简化、可靠性灵活性高、运行检修安全方便，同时具有环保节能、结构紧凑等优点，满足光伏电站接入电网的需求。

全国24小时销售热线:18121766632

获取优惠报价在线咨询设备

海拔高度不超过1000m

环境温度在-25℃~40℃之间

相对湿度：日均值不大于95％，月均值不大于90％；

安装场所：远离火源，爆炸，导电尘埃，化学腐蚀性气体和剧烈振动的地方。如果超过上述条件，用户可以向厂家咨询。

高压开关柜，变压器和低压开关柜的三位一体性较强

完善的高低压保护，操作安全可靠，维护简单

占地面积小，投资少，生产周期短，移动方便

采用双层（复合板）结构，隔热、散热、通风、美观，高等级的防护。外壳材料为不锈钢，铝合金，冷轧板和彩色钢板

高压环网柜可配备网络自动化终端（FIU），具有“四遥”功能，可实现对短路和单相接地故障的可靠检测，方便自动化分销网络的升级。

所用变压器

箱变选用低损耗、油漫式、全密封S9、S10、S11系列变压器。

高压侧

高压侧一般采用负荷开关—熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级，熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大。对于800kVA以上的变压器，可选用ZN12,ZN28.VS1等真空断路器保护。

低压侧

低压侧主开关采用万能式或智能型断路器，选择性保护。出线开关选用新型塑壳式开关，体积小、飞弧短，可达30回路；智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选择。
